MW5系列起重電磁鐵使用原理及維修保障
責任編輯：岳陽光大電氣有限公司 發布時間：2015-12-21
MW5系列電磁吸盤、起重電磁鐵
電磁吸盤工作時，電源及控制設備向電磁吸盤供給直流電，電磁吸盤內部產生強大的磁場，通過殼體磁路和工作氣隙對被吸物產生強大磁力而達到搬運物料的目的。
1.2使用條件
1.2.1海拔高度不超過2000m；
1.2.2周圍介質溫度：常溫：不高于+40℃，不低于-20℃；
高溫型：不高于+50℃，不低于-20℃；
1.2.3周圍工作環境無爆炸危險和不含有腐蝕性其他的環境中；
1.2.4周圍環境相對濕度不大于85%；
1.2.5戶內、戶外均可使用。
該系列電磁吸盤廣泛應用于冶金、鑄造、機械制造、交通運輸等部門，與起重設備配套，作為裝卸搬運生鐵、廢鋼等鐵磁性物料只用途。
2.2使用范圍
本起重電磁鐵適用于直流額定工作電壓220伏，常溫型起重電磁鐵被吸物表面溫度100℃一下，高溫型起重電磁鐵倍吸物溫度600℃以下。
3.1.1電磁吸盤的磁路由鐘蓋、內部磁極、鐵芯和被吸物構成；
3.1.2線圈放置在由鐘蓋、非磁性保護板構成的密封容器中，且用絕緣膠固定；
3.1.3整體采用焊接結構；
3.1.4高溫電磁吸盤采用了雙層輻射式特殊隔熱結構；
3.1.5潛水電磁吸盤整體采用氣密試驗后的焊接結構，出線進行了特殊的密封處理，出廠前進了模擬試驗；
3.2.2線圈的材料一般為鋁材，絕緣性能及耐熱性能優良；
3.2.3高頻、高溫電磁吸盤在保證與同一規格的常溫電磁吸盤有相同起吊能力的同時，略增加自重而降低功耗；
3.2.4采用密封結構，有較好的防潮性能；
3.2.5潛水電磁鐵可潛入水中使用，有優良的方式性能；
3.2.6散熱、隔熱性能良好，合理使用，安全可靠，使用壽命長。
即 TD%=【tp/(tp+tn)】*100%
tp為工作時間，tn為休止時間
即電磁鐵從通電吊起鋼料送到目的地，到釋放被吸物的整個一段時間為工作時間tp，返回原來位置的時間為休止時間tn，一個周期是工作為休止時間之和。
4.2在額定工作電壓和通電持續率為50%、75%時的間歇工作情況下，電磁吸盤線圈的穩定溫升不能超過允許溫升值。
4.3電磁吸盤殼采用定電壓勵磁和強勵磁、過勵磁三種方式，但強勵磁電壓不超過290V，時間不超過10秒，過勵磁電壓不超過8秒，采用強勵磁和過勵磁電壓可適當提高電磁吸盤的起吊能力。
5.2低通電持續率的起重電磁鐵不能作高通電持續率的產品使用，必須根據具體情況選用相應的通電持續率的電磁吸盤
5.3電磁吸盤隨著起重機升降，要避免砸斷和拉斷電源、電纜；
5.4在運行中要定期觀察電磁吸盤控制屏上電源、電流指示值；
5.4.1電磁吸盤的勵磁電流應處于冷電纜和熱態電流之間；
5.4.2電壓允許誤差不超過+-10%。
5.5電磁吸盤應保持干燥，使用完畢后，應存在干燥、通風、物有害物質處；
5.6經常檢查鏈條、銷軸的磨損情況，小于原直徑的90%時，請及時更換正品。
一、基本原理和使用條件
1.1基本原理電磁吸盤工作時，電源及控制設備向電磁吸盤供給直流電，電磁吸盤內部產生強大的磁場，通過殼體磁路和工作氣隙對被吸物產生強大磁力而達到搬運物料的目的。
1.2使用條件
1.2.1海拔高度不超過2000m；
1.2.2周圍介質溫度：常溫：不高于+40℃，不低于-20℃；
高溫型：不高于+50℃，不低于-20℃；
1.2.3周圍工作環境無爆炸危險和不含有腐蝕性其他的環境中；
1.2.4周圍環境相對濕度不大于85%；
1.2.5戶內、戶外均可使用。
二、用途及適用范圍
2.1用途該系列電磁吸盤廣泛應用于冶金、鑄造、機械制造、交通運輸等部門，與起重設備配套，作為裝卸搬運生鐵、廢鋼等鐵磁性物料只用途。
2.2使用范圍
本起重電磁鐵適用于直流額定工作電壓220伏，常溫型起重電磁鐵被吸物表面溫度100℃一下，高溫型起重電磁鐵倍吸物溫度600℃以下。
三、結構及其特點
3.1結構3.1.1電磁吸盤的磁路由鐘蓋、內部磁極、鐵芯和被吸物構成；
3.1.2線圈放置在由鐘蓋、非磁性保護板構成的密封容器中，且用絕緣膠固定；
3.1.3整體采用焊接結構；
3.1.4高溫電磁吸盤采用了雙層輻射式特殊隔熱結構；
3.1.5潛水電磁吸盤整體采用氣密試驗后的焊接結構，出線進行了特殊的密封處理，出廠前進了模擬試驗；
3.2特點
3.2.1采用了導磁性能及加工性能良好的優質電工鑄鋼或低碳鋼作為磁路的導磁物；3.2.2線圈的材料一般為鋁材，絕緣性能及耐熱性能優良；
3.2.3高頻、高溫電磁吸盤在保證與同一規格的常溫電磁吸盤有相同起吊能力的同時，略增加自重而降低功耗；
3.2.4采用密封結構，有較好的防潮性能；
3.2.5潛水電磁鐵可潛入水中使用，有優良的方式性能；
3.2.6散熱、隔熱性能良好，合理使用，安全可靠，使用壽命長。
四、電氣性能
4.1電磁吸盤的工作狀態為反復短時工作制，基本型電磁吸盤電持續率為50%，高頻電磁吸盤通電持續率75%，一周期為10分鐘。即 TD%=【tp/(tp+tn)】*100%
tp為工作時間，tn為休止時間
即電磁鐵從通電吊起鋼料送到目的地，到釋放被吸物的整個一段時間為工作時間tp，返回原來位置的時間為休止時間tn，一個周期是工作為休止時間之和。
4.2在額定工作電壓和通電持續率為50%、75%時的間歇工作情況下，電磁吸盤線圈的穩定溫升不能超過允許溫升值。
4.3電磁吸盤殼采用定電壓勵磁和強勵磁、過勵磁三種方式，但強勵磁電壓不超過290V，時間不超過10秒，過勵磁電壓不超過8秒，采用強勵磁和過勵磁電壓可適當提高電磁吸盤的起吊能力。
五、注意事項
5.1非潛水電磁吸盤不能用水降溫。5.2低通電持續率的起重電磁鐵不能作高通電持續率的產品使用，必須根據具體情況選用相應的通電持續率的電磁吸盤
5.3電磁吸盤隨著起重機升降，要避免砸斷和拉斷電源、電纜；
5.4在運行中要定期觀察電磁吸盤控制屏上電源、電流指示值；
5.4.1電磁吸盤的勵磁電流應處于冷電纜和熱態電流之間；
5.4.2電壓允許誤差不超過+-10%。
5.5電磁吸盤應保持干燥，使用完畢后，應存在干燥、通風、物有害物質處；
5.6經常檢查鏈條、銷軸的磨損情況，小于原直徑的90%時，請及時更換正品。
六、保養及維修

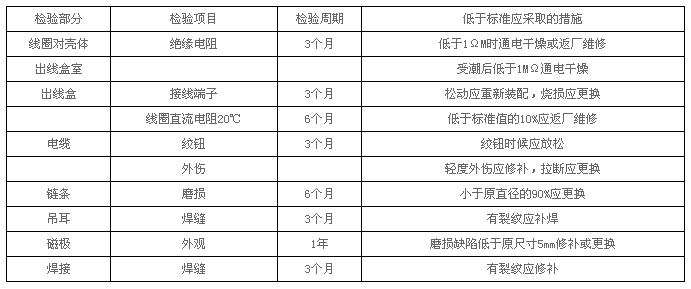

電磁吸盤在使用過程中，請按如下檢修表進行保養及維修。檢修表
